Горизонтально-направленное и наклонно-направленное бурение

Одно из ведущих и перспективных направлений деятельности компании — бестраншейная прокладка коммуникационных и инженерных сетей методом ГНБ - ННБ. Мы осуществляем бестраншейную прокладку труб из полиэтилена или других пластиков, а также из стали диаметром до 1420 мм. Выполняем работы в сложнейших городских и полевых условиях со значительным сокращением времени выполнения работ, качественно и экономично.
Строительство коммуникаций может производится под действующими транспортными магистралями, железными дорогами, водными каналами, реками, взлетно-посадочными полосами, парками, площадями на территориях действующих предприятий и т.д.

Кроме того, возможно производство ГНБ - ННБ работ по замене изношенного керамического или чугунного трубопровода путем его разрушения и протяжкой нового трубопровода по старой трассе с возможным увеличением диаметра. Эти работы особенно перспективны при ремонте изношенных систем городского коммунального хозяйства в условиях насыщенного коммуникациями подземного пространства.
При этом срок службы отремонтированных трубопроводов составит более 50 лет.

Перед началом работ тщательно изучаются свойства и состав грунта, дислокация существующих подземных коммуникаций, оформляются соответствующие разрешения и согласования на производство подземных работ (ГНБ - ННБ). Осуществляется выборочное зондирование грунтов и, при необходимости, шурфление особо сложных пересечений трассы бурения с существующими коммуникациями.

Результаты этих работ имеют определенное значение для выбора траектории и тактики строительства скважины. Особое значение следует уделить оптимальному расположению бурового оборудования на строительной площадке и обеспечению безопасных условий труда буровой бригады и окружающих людей.

Строительство подземных коммуникаций методом бестраншейной прокладки осуществляется в три этапа: бурение пилотной скважины, последовательное расширение скважины и протягивание трубопровода.

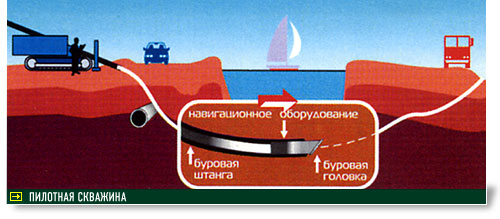

Бурение пилотной скважины - особо ответственный этап работы от которого во многом зависит конечный результат. Оно осуществляется при помощи породоразрушающего инструмента - буровой головки со скосом в передней части и встроенным излучателем.
Буровая головка соединена посредством пологого корпуса с гибкой приводной штангой, что позволяет управлять процессом строительства пилотной скважины и обходить выявленные на этапе подготовки к бурению подземные препятствия в любом направлении методом ГНБ (Наклонно направленное бурение) в пределах естественного изгиба протягиваемой рабочей нити. Буровая головка имеет отверстия для подачи специального бурового раствора, который закачивается в скважину и образует суспензию с измельченной породой. Буровой раствор уменьшает трение на буровой головке и штанге, предохраняет скважину от обвалов, охлаждает породоразрушающий инструмент, разрушает породу и очищает скважину от ее обломков, вынося их на поверхность.

Контроль за местоположением буровой головки осуществляется с помощью приемного устройства локатора, который принимает и обрабатывает сигналы встроенного в корпус буровой головки передатчика.

На мониторе локатора отображается визуальная информация о местоположении, уклоне, азимуте буровой головки. Также эта информация отображается на дисплее оператора буровой головки. Эти данные являются определяющими для контроля соответствия траектории строящегося трубопровода проектной и минимизирует риски излома рабочей нити. При отклонении буровой головки от проектной траектории оператор останавливает вращение буровых штанг и устанавливает скос буровой головки в нужном положении. Затем осуществляется задавливание буровых штанг без вращения с целью коррекции траектории бурения. Строительство пилотной скважины завершается выходом из буровой головки в заданной проектом точке.

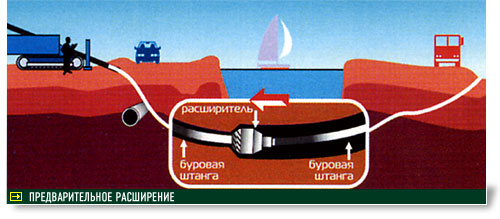

Расширение скважины осуществляется после завершения пилотного бурения. При этом буровая головка отсоединяется от буровых штанг и вместо нее присоединяется расширитель обратного действия. Приложением тягового усилия с одновременным вращением расширитель протягивается через створ скважины в направлении буровой установки, расширяя пилотную скважину до необходимого для протаскивания трубопровода диаметра. Для обеспечения беспрепятственного протягивания трубопровода через расширенную скважину ее диаметр должен на 20-30% превышать диаметр трубопровода.

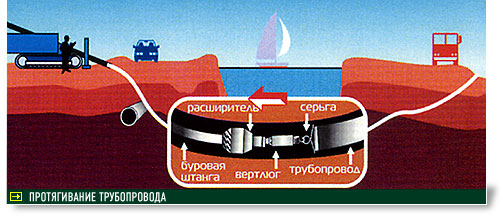

Протягивание трубопровода. На противоположной от буровой установки стороне скважины располагается готовая к протягиванию плеть трубопровода. К переднему концу плети крепиться оголовок с воспринимающим тяговое усилие шарниром и расширителем. Шарнир позволяет вращаться буровой нити и расширителю, и в то же время не передает вращательное движение на трубопровод.

Таким образом, буровая установка затягивает в скважину плеть протягиваемого трубопровода по проектной траектории. Это материал дает общее представление по технологии ННБ - ГНБ, раскрывает преимущества ННБ - ГНБ.
