Микротоннелирование

Микротоннелирование приобретает все большее применение как метод строительства коллекторов бестраншейным способом в крупных городах. Микротоннелирование уже в течение нескольких десятилетий является основным методом строительства коллекторов в странах Европы, США, Японии. Важной особенностью технологии - микротоннелирование является высокая точность проходки и постоянный контроль за ее траекторией. Микротоннелирование позволяет выполнять задачи по прокладке коммуникаций в сложнейших условиях, где раньше без специальных методов (водопонижение, замораживание и др.) делать было нечего.

Наша компания выполняет работы микротоннелепроходческим комплексом фирмы "Херренкнехт" AVN 1200/1500 ТВ и комплекс "Херренкнехт" AVN 800/1000  позволяющим прокладывать стальные и ж.б. футляры диаметром до 1700 мм на расстояние до 200 м без промежуточных шахт в грунтах содержащих валуны и скальные включения.

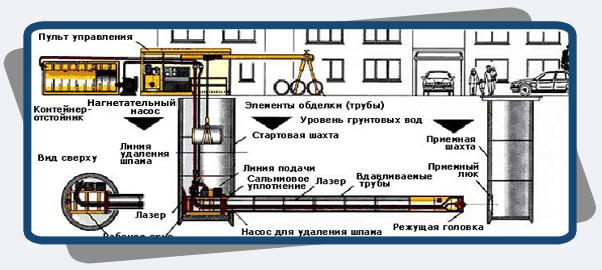

Принципиальная схема технологии - микротоннелирование:

С поверхности грунта строятся шахты: стартовые и приемные, расстояние между ними может составлять от 50 до 500 м, а глубина - порядка 8…12 м. В плане шахты могут быть круглыми или квадратными с размерами сторон до 6 м в зависимости от типа микрощита

Из стартовой шахты рабочий орган микротоннельного комплекса AVN (микрощит) осуществляет проходку при избыточном давлении воды в забое. Подача воды к режущему рабочему органу AVN и отсос образовавшейся пульпы выполняются насосами, установленными на поверхности грунта рядом со стартовой шахтой либо рядом с рамой продавливания в стартовой шахте микротоннельного комплекса. В стартовую шахту подаются также отдельные звенья железобетонной либо стальной обделки, которые вдавливаются в грунт домкратами, что позволяет осуществлять горизонтальную проходку коллектора. Корректируют точность проходки наземной станции управления по лазерному лучу. Все технологические и контрольные функции при микротоннелировании компьютеризованы. Отработанная пульпа насосами подается в сепаратор микротоннельного комплекса, вода из которого повторно используется в проходке, а твердый осадок по мере накопления вывозится на свалку.

Микротоннелирование комплексом AVN осуществляется в автоматическом режиме, под контролем операторов, находящихся в блоке управления микротоннеля. Сложные строительные работы по микротоннелирванию комплексом AVN и горизонтально направленное бурение, должны проводиться строго высококвалифицированными специалистами.
